デルタ型3Dプリンタキット「Zonestar D810」を組み立てた(そのいち)
前々からマイ3Dプリンタが欲しかった(自作したかった)のですが,最近やっとお金が貯まったので思い切ってキットを買っちゃいました.格安になるように自分で一から設計しようかとも思ったのですが,流石に本体からフィラメントまで諸々が揃っていながら2万円台ってのを見るとそっちのがトータルコスト安いよね,ってことで香港から直輸入しました.それでも本当にバラバラなところから作るので,ちゃんと自作感があります.中学英語が読み書きできるならオススメ.
実は今まで研究室の3Dプリンタ(Repricator2)を実効支配してたのでマイ3Dプリンタは不要だったのですが,最近そいつのホットエンドに樹脂がべったりこびりついて使えなくなっちゃいました.それも購入に踏み切ったひとつの理由です.
はじめてのAliExpress
買うなら絶対デルタ型!って思ってたので(だって超カッコいいし),デルタロボットタイプの3Dプリンタが格安で売っていることで有名なAliExpressでの輸入に踏み切りました.RepRapプロジェクトのKosselコピー品がズラリと並んでいて,しかもどれも安いのです.Kosselは廉価を目的としてるので当たり前ですけど.
私の購入条件
以下の条件で購入を検討しました.
- 予算3万円未満(送料・関税込なので実質$250位が目安)
- デルタロボット型(カッコいいだろう!?(ギャキィ))
- ヒーテッドベッド付属(ABSを使いたい)
- オートレベリング機能あり(デルタ型ならあるとめちゃくちゃ便利)
- フィラメント・SDカード等備品一式が付属(楽だし)
- 最小積層ピッチ0.1mm以下(最近のだったらこれくらい普通)
- 液晶は4段もしくはグラフィック液晶(2段キャラクタは流石に見づらい)
- ビルド範囲がなるべく広い(安いのはやたら小さかったりする)
- 2色刷り可能タイプ(多分無理だけど可能であれば…)
- 店の評価が高いこと(中国のショップなのでこれが重要)
ぶっちゃけこんな構成で3万未満とかできるのか?って思うような超我儘な構成ですが,なんとお眼鏡に適うものがちゃんとあるんですね.流石中国.しかも送料無料だし.
Buy Products Online from China Wholesalers at Aliexpress.com
2色刷りタイプもありましたが,そっちは予算オーバーだったので除外.(最初は$200以下じゃんやったー!と思ってたのですが,実はその値段で買えるのはフィラメントだけで,本体を買うにはもう$250必要だったというオチでした.)
電装系が頭の方にあるので安定性がちょっと気になりますが,黒ボディに赤パーツという厨二心をくすぐるマシンだったのでまあいいやって感じで購入ボタンポチーッ!
注文から到着まで
幸いにしてZonestarは対応が丁寧で,平易な英語でスムーズなやり取りができました.
実はヒーテッドベッドが付属するのはOption 3を選んだときだけだったのですが,注文時点でOption 3が選択できなかったのとOptionの意味がよくわかっていなかったため,Option 2を注文していました.そこで「Option 2買っちゃったけどヒーテッドベッドが欲しい.買える?」と先方に伝えた所,「いいよ!じゃあ追加の$31をここから買ってね!」と柔軟に対応してくれました.これはありがたい.
FedExで送ってもらいましたが,通関処理のところで「コマーシャルインボイスの記入が不十分です」とか言われて止まってしまいました.これはコマーシャルインボイス(送付状のようなもの)の記載が不十分のため通関できないということです.私の場合,宛先に自分の名字が書かれていなかったのでNGを食らったみたいです.FedExカスタマーサービスに電話口で修正することで事なきを得ました.
そして到着.注文から1週間で追跡番号の連絡,それから4営業日で届きました.海外からなのに意外と早い気がする.
開封

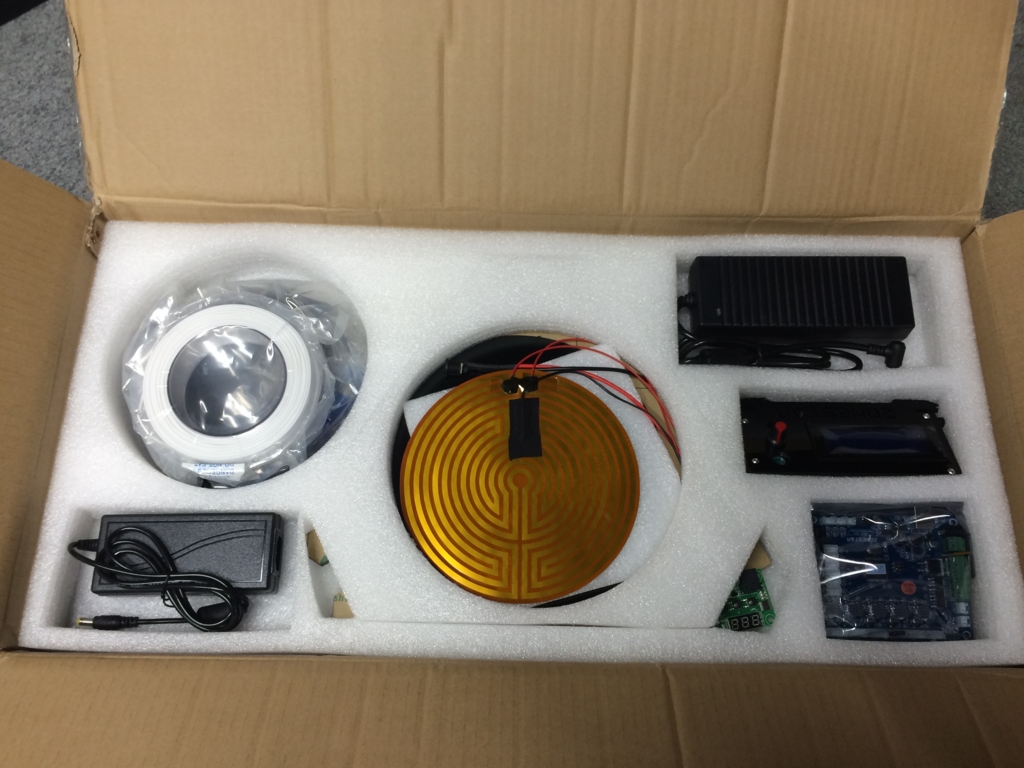

キターーーーーーーーーーー!!来た来た来たーーーーーーーーーーーッ!
否が応でもテンション上がる瞬間ですよね!!

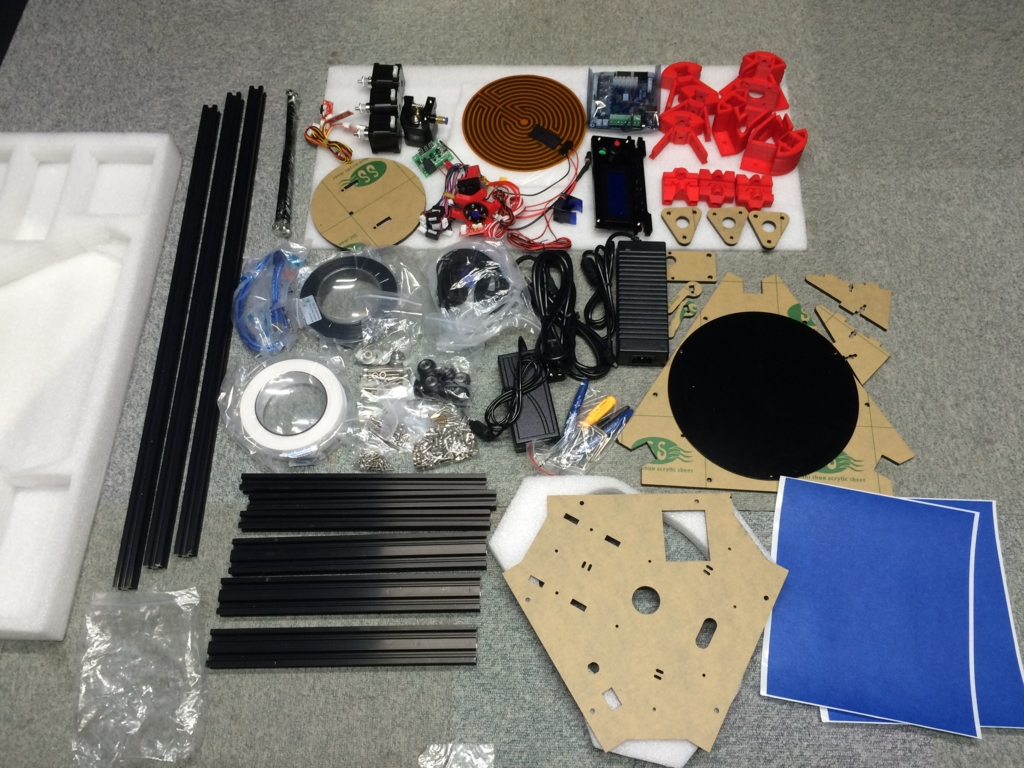

これがキットの中身全部.中国輸入だと壊れてるとか足りないとかザラらしいので,注意深く見ていきたいと思います.(そのにへ続く?)
OpenCVの内部パラメータでOpenGLの透視投影行列を作成(そのに)
以前にもOpenCVの内部パラメータでOpenGLの透視投影行列(フラスタム行列)を作成するコードを掲載しましたが,あれが数学的に何をやっているのかちょこっと解説します.元はパワポですが,SlideShareにアップロードするまでもない量と内容なので画像でスライドを掲載します.

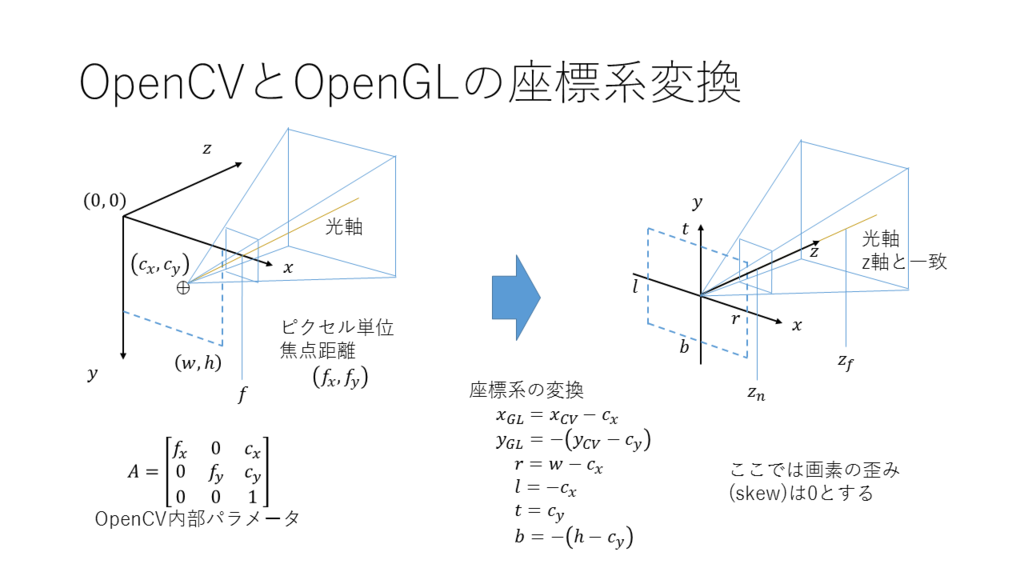

OpenCVとOpenGLの座標系
OpenCVのデフォルトの座標系は左図,OpenGLの座標系は右図の通りです.OpenGLの方では暗黙的に,主点(光軸中心)が原点でZ軸と光軸が完全に一致しています.ですので,OpenCVとOpenGLを渡り歩くときには,この図に従って適切に座標変換する必要があります.OpenCVのカメラモデルでは画素の剪断変形はありませんが,画素自体のアスペクト比が考慮されているため,fx=fyとは限りません.
透視投影行列
さて,透視投影行列とは,空間の3次元位置を正規化デバイス座標系([-1,1]の3次元空間)にうまく圧縮する行列です.透視投影では視体積が錐体の頭を切り取った形をしているので,このような複雑な行列で変換する必要があります.なお,Z軸は出力写像が入力の反比例の関係になるように定められています.

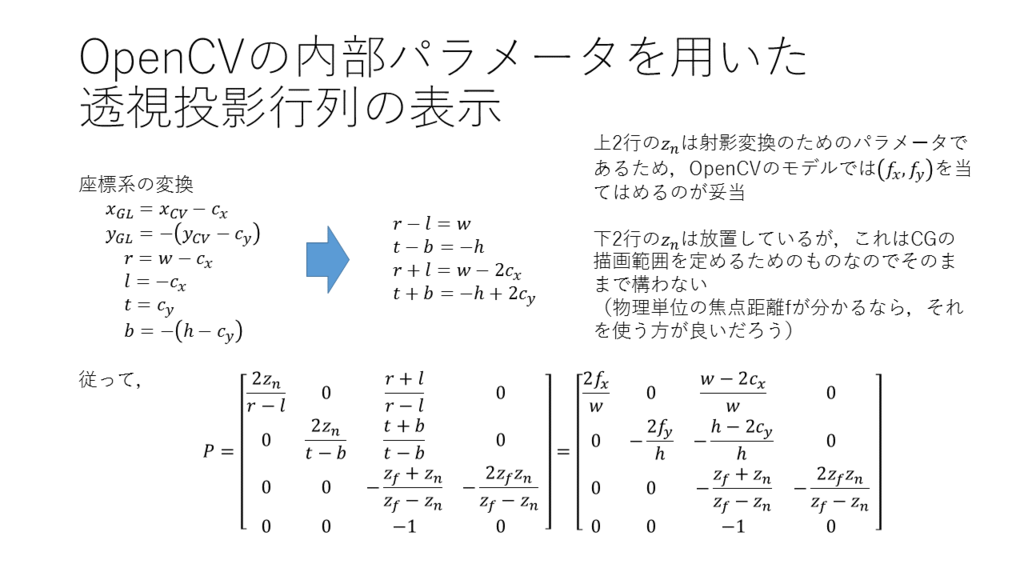

OpenCV内部パラメータ表示
導出と考え方は画像の通りです.znのあたりは透視投影行列の導出方法と合わせて読むと理解できると思います.
FlyCapture2 SDKがVS2015で動かなくなった件
生存報告も兼ねて.
もう半年以上放置していたのは,しゅーろんとかいうクソイベとDの新生活が思っていた以上に忙しかったためです.
PointGray社のFlyCapture2 SDKにバグがあったのでその報告と対策.
何が起こったのか
【以前】 Windows 8.1(64bit)環境で,VisualStudio2013で開発していたときには何も問題なくビルドができていた.
【今回】
同じ環境で,VisualStudio2015にアップグレードしたら以前のコードに大量のエラー.
なんかFlyCapture2::Camera
とか重要なやつに赤い波線が…
クラス宣言の外側に無効な型指定子があります.
namespace"FlyCapture2"にメンバー"Camera"がありません.
ぶっちゃけありえな~い!
原因
FlyCapture2::Camera
等の型指定子FLYCAPTURE2_API
の定義は
FlyCapture2Platform.h
内のマクロで決められているが,こいつがVS2015以降に仕事しなくなったのだ.
// 前略 #if defined(WIN32) || defined(WIN64) // Windows 32-bit and 64-bit // 中略 #elif defined(MAC_OSX) // Mac OSX #else // Linux and all others // 後略
元々,VisualStudioの定義済みマクロは_WIN32
や_WIN64
など,_が前に付いているのが普通であり,
今までWIN32
とかWIN64
が使えていたほうが不思議だったらしい.
FlyCapture2 SDKは,この謎のマクロに依存した書き方をしていたため,VS2015以降の仕様変更(?)で動かなくなったのだろう.
参考:
visual studio - C++ MSVC14.0 での WIN32マクロについて - スタック・オーバーフロー
対策
FlyCapture2.h
をインクルードする前にWIN32
をdefineしてしまえばいい.たとえば次の様に.
#ifdef _WIN32 #define WIN32 #endif #ifdef _WIN64 #define WIN64 #endif #include <FlyCapture2.h> #include <FlyCapture2GUI.h>
以上.
この件については公式サポートに問い合わせメールを出しておきました.
cv::waitKey()の処理時間を計測してみた
ニコ動っぽいタイトルになっちゃったけど嫌いな人は許して(笑)
なんか遅くね?
PointGray社のFlea3は最大120fpsまで出る素晴らしい高速カメラですが,OpenGLを使わずOpenCVだけと連携させたところ,どうしても64fps以上出ないという問題にぶち当たりました.これではこのカメラを使う意味がないのでどうにか80fps以上は出せるようにしたい.そこで処理時間を計測してみたところ,どうやらcv::waitKey()
で相当時間をかけているようなので,実際に計測してみました.
計測用コード
画像取得の部分に使ってるのは自作クラスですが,これについては以前の記事を参照のこと.
#include "FlyCap2CVWrapper.h" using namespace FlyCapture2; int main(void) { FlyCap2CVWrapper cam; int count = 0; double time100 = 0; int waitparam = 1; // capture loop char key = 0; while (key != 'q') { // Get the image cv::Mat image = cam.readImage(); flip(image, image, 1); cv::imshow("image", image); double f = 1000.0 / cv::getTickFrequency(); int64 time = cv::getTickCount(); key = cv::waitKey(waitparam); if (count == 1000) {// TickCountの変化を[ms]単位で表示 1000回平均 std::cout << "param = " << waitparam << ", time = " << time100 / (count+1) << " [ms]" << std::endl; time100 = 0; count = 0; waitparam++; } else { count++; time100 += (cv::getTickCount() - time)*f; } } return 0; }
1000回ループしたときの平均時間を表示したらcv::waitKey()
の引数を1ずつ上昇させていくコードです.
風の噂によるとcv::getTickCount()
は1msくらいの精度はあるみたいなので使っています.本当かどうか良く分かりませんが...
ちなみに計測環境は,Windows8.1 64bit,Intel Xeon X5675,12GB RAMです.
結果

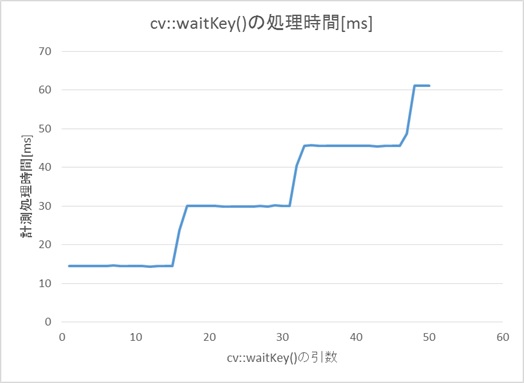

なんと,cv::waitKey()
はせいぜい15ms程度の精度しかないことが分かりました.
ちなみにカメラ入力を描画するまでの処理は1.2msでした.
原因
これはcv::waitKey()
の実装を見ればわかります.sources\modules\highgui\src\window_w32.cpp
の1900行目にあります.
CV_IMPL int cvWaitKey( int delay ) { int time0 = GetTickCount(); for(;;) { CvWindow* window; MSG message; int is_processed = 0; if( (delay > 0 && abs((int)(GetTickCount() - time0)) >= delay) || hg_windows == 0 ) return -1; if( delay <= 0 ) GetMessage(&message, 0, 0, 0); else if( PeekMessage(&message, 0, 0, 0, PM_REMOVE) == FALSE ) { Sleep(1); continue; } for( window = hg_windows; window != 0 && is_processed == 0; window = window->next ) { if( window->hwnd == message.hwnd || window->frame == message.hwnd ) { is_processed = 1; switch(message.message) { case WM_DESTROY: case WM_CHAR: DispatchMessage(&message); return (int)message.wParam; case WM_SYSKEYDOWN: if( message.wParam == VK_F10 ) { is_processed = 1; return (int)(message.wParam << 16); } break; case WM_KEYDOWN: TranslateMessage(&message); if( (message.wParam >= VK_F1 && message.wParam <= VK_F24) || message.wParam == VK_HOME || message.wParam == VK_END || message.wParam == VK_UP || message.wParam == VK_DOWN || message.wParam == VK_LEFT || message.wParam == VK_RIGHT || message.wParam == VK_INSERT || message.wParam == VK_DELETE || message.wParam == VK_PRIOR || message.wParam == VK_NEXT ) { DispatchMessage(&message); is_processed = 1; return (int)(message.wParam << 16); } // Intercept Ctrl+C for copy to clipboard if ('C' == message.wParam && (::GetKeyState(VK_CONTROL)>>15)) ::SendMessage(message.hwnd, WM_COPY, 0, 0); // Intercept Ctrl+S for "save as" dialog if ('S' == message.wParam && (::GetKeyState(VK_CONTROL)>>15)) showSaveDialog(window); default: DispatchMessage(&message); is_processed = 1; break; } } } if( !is_processed ) { TranslateMessage(&message); DispatchMessage(&message); } } }
あの精度が低いことで有名なGetTickCount()
を内部で使っているんですね.メディア処理プログラムでは御法度レベルなんですがこれ...Intelさんなんで未だにリアルタイム画像処理ライブラリでこんなの使ってんの?
ただし,cv::waitKey()
は内部的にOpenGLでいうglutSwapBuffers()
に相当する処理も兼ねてるらしいので,HighGUIを使う限りこいつからは逃れられません.もっとFPSを上げたい場合は画像処理だけOpenCVにやらせてあとは別の描画ライブラリを使うようにしましょう.
とはいえこれはwindows環境での話なので,別のOSならまた結果は違うかもしれませんね.Linuxだともっと早いかも.
ARToolKitとOpenCVの歪み補正の違い
本記事ではARToolKitPlusを対象としますが,その本家であるARToolKitでも通用する話ですので,タイトルはARToolKitにしました.
ARToolKitPlusでの歪み補正
ARToolKitPlusのレンズ歪みの式は次の通り.(ARToolKitの公式チュートリアルより引用)
このように歪みベクトルとして,歪みの中心座標(x0, y0),歪み係数f,スケールファクターs(センサの物理的大きさの逆数に対応?)を持ちます.基本的に半径方向の歪みのみを考慮しています.
OpenCVでの歪み補正
一方OpenCVでは,レンズ歪みの式を次のように規定しています.(OpenCV2.2 C++リファレンスより引用)
ARToolKitPlusの方とは式が全く異なる上に,OpenCVの方では半径方向だけでなく円周方向の歪みも考慮されています.ちなみに歪み係数ベクトルdist_coeffs[]
の並びは(k1, k2, p1, p2, k3(, k4, k5, k6))
です.k4以降はデフォルトでは考慮されません.
ここで言いたいのは,「OpenCVのdist_coeffs[]
をARToolKitのdist_factor[]
にそのまま入れると破綻する」という事です.OpenCVで得たレンズ歪みパラメータはARToolKit(Plus)上ではそのまま使えないのです.(ただし内部パラメータは使える)
解決策
ではどうするか.簡単です.ARToolKitPlusに渡す前にOpenCV上で歪み補正してやればいいのです.つまり,
- OpenCVの内部パラメータをもとに,歪みベクトルが全て0のARToolKitPlus用のパラメータを用意する.
- ARToolKitPlus初期化の際に外部ファイルを使用せず,上記を渡す.
- ARToolKitPlusの歪み補正を無効化する.
- 画像を得る.
- OpenCVの機能で歪み補正する.
- ARToolKitPlusに渡す
という方針でやります.以下が必要な部分だけ取り出したコードです.
class OpenCVCamera : ARToolKitPlus::Camera { public: /** * Takes the OpenCV camera matrix and distortion coefficients, and generates * ARToolKitPlus compatible Camera. */ static Camera * fromOpenCV(const cv::Mat& cameraMatrix, const cv::Mat& distCoeffs, cv::Size size) { Camera *cam = new ARToolKitPlus::CameraImpl; cam->xsize = size.width; cam->ysize = size.height; for (int i = 0; i < 3; i++) for (int j = 0; j < 4; j++) cam->mat[i][j] = 0; float fx = (float)cameraMatrix.at<double>(0, 0); float fy = (float)cameraMatrix.at<double>(1, 1); float cx = (float)cameraMatrix.at<double>(0, 2); float cy = (float)cameraMatrix.at<double>(1, 2); cam->mat[0][0] = fx; cam->mat[1][1] = fy; cam->mat[0][2] = cx; cam->mat[1][2] = cy; cam->mat[2][2] = 1.0; // OpenCVの歪み補正とARToolKitの歪み補正は全く別の計算式を使っているため,単純に値が使えない // ここではARToolKitの歪みベクトルをゼロとし,OpenCV側で補正してやることにする for (int i = 0; i < 4; i++) { cam->dist_factor[i] = 0; } return cam; } } int main() { // ARToolKitPlusの初期化 ARToolKitPlus::Camera *param = OpenCVCamera::fromOpenCV(cameraMatrix, distCoeffs, cameraSize); ARToolKitPlus::Logger *logger = nullptr; tracker = new ARToolKitPlus::TrackerSingleMarkerImpl<6, 6, 6, 1, 10>(cameraSize.width, cameraSize.height); tracker->init(NULL, 0.1f, 5000.0f); // ファイルは使用しない tracker->setCamera(param); tracker->activateAutoThreshold(true); tracker->setNumAutoThresholdRetries(5); tracker->setBorderWidth(0.125f); // BCH boader width = 12.5% tracker->setPatternWidth(60.0f); // marker physical width = 60.0mm tracker->setPixelFormat(ARToolKitPlus::PIXEL_FORMAT_BGR); // With OpenCV tracker->setUndistortionMode(ARToolKitPlus::UNDIST_NONE); // UndistortionはOpenCV側で行う tracker->setMarkerMode(ARToolKitPlus::MARKER_ID_BCH); tracker->setPoseEstimator(ARToolKitPlus::POSE_ESTIMATOR_RPP); // Undistort Map initUndistortRectifyMap( cameraMatrix, distCoeffs, Mat(), cameraMatrix, cameraSize, CV_32FC1, mapC1, mapC2); // メインループ while (1) { colorImg = flycap.readImage(); // 適当なカメラ画像読込関数 Mat temp; remap(colorImg, temp, mapC1, mapC2, INTER_LINEAR); ARToolKitPlus::ARMarkerInfo *markers; int markerID = tracker->calc(temp.data, -1, true, &markers); float conf = (float)tracker->getConfidence(); // 信頼度 if (markerID == 4) { // 適当なマーカー位置検出処理 } // 適当な描画処理 } }
以上,参考まで.
OpenCVで得たカメラ内部パラメータをOpenGLの射影行列に変換
なぜかネットに正しい情報が少ないのでメモ書き
これまでのあらすじ
ARアプリケーションはARToolKitを使うのが最も楽ですが,残念ながらARToolKitはGLUTに大きく依存しており,GLFW+GLEW+GLMを使ってモダンなOpenGLで開発している自分にとってこれは非常にありがたくないです.特にGLSLを使う関係上,どうしてもプロジェクション行列・モデルビュー行列を自分で導かなくてはならなくなりました.モデルビュー行列はまだいいとして,プロジェクション行列は今まで適当にしか学んでなかったため,gluPerspective()
やarglCameraFrustumRH()
以外の方法を知らず,OpenCVのカメラキャリブレーションで得た内部パラメータをOpenGLでどう使ったものか途方に暮れていました.arglCameraFrustumRH()
の中身もなんかよくわかんないし...
上手くいったコード
// OpenCVカメラパラメータからOpenGL(GLM)プロジェクション行列を得る関数 void cameraFrustumRH(Mat camMat, Size camSz, glm::mat4 &projMat, double znear, double zfar) { // Load camera parameters double fx = camMat.at<double>(0, 0); double fy = camMat.at<double>(1, 1); double cx = camMat.at<double>(0, 2); double cy = camMat.at<double>(1, 2); double w = camSz.width, h = camSz.height; // 参考:https://strawlab.org/2011/11/05/augmented-reality-with-OpenGL // With window_coords=="y_down", we have: // [2 * K00 / width, -2 * K01 / width, (width - 2 * K02 + 2 * x0) / width, 0] // [0, 2 * K11 / height, (-height + 2 * K12 + 2 * y0) / height, 0] // [0, 0, (-zfar - znear) / (zfar - znear), -2 * zfar*znear / (zfar - znear)] // [0, 0, -1, 0] glm::mat4 projection( 2.0 * fx / w, 0, 0, 0, 0, 2.0 * fy / h, 0, 0, 1.0 - 2.0 * cx / w, - 1.0 + 2.0 * cy / h, -(zfar + znear) / (zfar - znear), -1.0, 0, 0, -2.0 * zfar * znear / (zfar - znear), 0); projMat = projection; }
いろんな実装例を試しましたが,これがうまくいっています(引用元がどこだったか忘れました...).数学的にどうなってるのかまだ良く分かってないのでこれから勉強します.projection
の初期化時に転置されているように見えますが,これはGLMライブラリ(ひいてはOpenGL)の特性によるもので,実際には転置されていません.
(追記:2015/12/04)引用元はMicrosoft RoomAlive Toolkitのソースコードです.元のコードはDirectXなので左手座標系になっていますが,OpenGLの右手座標系にするためにZ軸を全て-1倍したものが上記のソースコードになります.
(修正:2015/12/21) 上手くいってるように思ってましたが,よく見ると間違ってることに気付いたので修正.参考資料は→ https://strawlab.org/2011/11/05/augmented-reality-with-OpenGL
(追記:2016/06/16) 上の透視投影行列の導き方をアップしました.
OpenCVの内部パラメータでOpenGLの透視投影行列を作成(そのに) - 聞きかじりめも
使い方
ちなみに,上のソースは次のように使います.
使用APIはOpenCV, OpenGL3.3(with GLSL), GLFW, GLEW, GLM, ARToolKitPlusです.
// プロジェクション行列 glm::mat4 Projection; cameraFrustumRH(cameraMatrix, cameraSize, Projection, 0.1, 5000); // カメラビュー行列 // 光軸方向がZ軸正方向を向くカメラで,Y軸負方向がカメラの上ベクトルとする // プロジェクション行列はそうなるように作っている glm::mat4 View = glm::mat4(1.0) * glm::lookAt( glm::vec3(0, 0, 0), // カメラの原点 glm::vec3(0, 0, 1), // 見ている点 glm::vec3(0, -1, 0) // カメラの上方向 ); // モデル行列 // ARマーカーの位置姿勢は,ARToolKitのarTransMat(),ARToolKitPlusのTrackerImpl::getModelViewMatrix()などで手に入れたやつを使う glm::mat4 markerTransMat = glm::make_mat4(tracker->getModelViewMatrix()); // ARマーカー位置姿勢 glm::mat4 Model = glm::mat4(1.0) * markerTransMat; // モデルビュー行列,プロジェクション行列 // これをGLSLシェーダ―に転送する glm::mat4 MV = View * Model; glm::mat4 MVP = Projection * MV;
なお,カメラビュー行列をY軸正方向を上とした場合,つまり
glm::mat4 View = glm::mat4(1.0) * glm::lookAt( glm::vec3(0, 0, 0), // カメラの原点 glm::vec3(0, 0, 1), // 見ている点 glm::vec3(0, 1, 0) // カメラの上方向 );
の場合は,cameraFrustumRH()
の中身は次のようになります.
// OpenCVカメラパラメータからOpenGL(GLM)プロジェクション行列を得る関数 void cameraFrustumRH(Mat camMat, Size camSz, glm::mat4 &projMat, double znear, double zfar) { // Load camera parameters double fx = camMat.at<double>(0, 0); double fy = camMat.at<double>(1, 1); double cx = camMat.at<double>(0, 2); double cy = camMat.at<double>(1, 2); double w = camSz.width, h = camSz.height; // 参考:https://strawlab.org/2011/11/05/augmented-reality-with-OpenGL // With window_coords=="y_down", we have: // [2 * K00 / width, -2 * K01 / width, (width - 2 * K02 + 2 * x0) / width, 0] // [0, 2 * K11 / height, (-height + 2 * K12 + 2 * y0) / height, 0] // [0, 0, (-zfar - znear) / (zfar - znear), -2 * zfar*znear / (zfar - znear)] // [0, 0, -1, 0] glm::mat4 projection( -2.0 * fx / w, 0, 0, 0, 0, -2.0 * fy / h, 0, 0, 1.0 - 2.0 * cx / w, - 1.0 + 2.0 * cy / h, -(zfar + znear) / (zfar - znear), -1.0, 0, 0, -2.0 * zfar * znear / (zfar - znear), 0); projMat = projection; }
気が向いたら実行結果のスクショを取りたいと思います.(今すぐ用意できる実行結果は企業秘密的にちょっとまずいファイルなので...)
(2015/12/22追記)この行列を使ってARした結果がこんな感じです.
(2016/06/12追記)この行列の導出過程をアップしました.
画像ファイルのリネーム方法(VisualStudio 2013)
今回のTipsはOpenCVは殆ど関係ない(いや,ちょっと関係あるかも)です.
要件定義
OpenCVで画像処理していると,画像処理結果をちょこっとリネームして保存したいことがよくあります. 今回私がやりたいことは,
ソースファイルと同じディレクトリにファイル名の末尾にインデックス(もしくはそれに準ずるもの)を付け足したい
です.具体的には次のようなやつです.
./img/src1/hoge.png ↓ ./img/src1/hoge_nega.png
方法
ここではVisual Studio 2012以降に登場したtr2::sys::path
クラスを使用しようと思うので,
先人の知恵を参考にして組んでみます.
#include <opencv2\opencv.hpp> #include <filesystem> using namespace std; using namespace cv; int main(void) { // 元画像の読み込み string filename; cout << "空白を含まないファイルパスを入力してください.(例:img/file_name.png)\n" << "\nOriginal Image File Path = "; cin >> filename; tr2::sys::path path(filename); cout << "path:" << path << endl; Mat original = imread(path.relative_path().string()); // 適当な画像処理 Mat dst = ~original; // 表示 imshow("元画像", original); imshow("反転", dst); waitKey(0); // リネームして保存 imwrite(path.parent_path() + "/" + path.stem() + "_nega" + path.extension(), dst); destroyAllWindows(); return 0; }
コンソールに入力するファイルパスにspaceが含まれていると途中までしか認識してくれませんので,
ちゃんとASCIIコードで入力するか,ファイル名からspaceを削除するかしましょう.
そうでないと,例えばファイルパスが./img/src 1/hoge.png
だとpath
は./img/src
までしか読み込んでくれません.
(2015/11/26追記)
上記の方法は日本語入力に対応していません.具体的には,tr2::sys::path
クラスでは認識できているものの,cv::imread()
に渡すときにpath.relative_path().string()
とstring
型に変換する際にマルチバイト文字列が壊れてしまうようです.従って,内部データをそのまま渡すことによってこの現象を回避します.具体的には
Mat original = imread(path._Mystr);
と変更するだけでマルチバイト文字にも対応します.
